Blechverarbeitung:
Laserschneiden und Abkanten

Durch das Verkanten und Versteifen arbeiten wir materialsparend. Das erhöht die Wirtschaftlichkeit unserer Bauteile und Baugruppen


Lange war der Begriff deutsche Wertarbeit eng mit einer massiven und robusten Ausführung verbunden. Heute geht es um mehr Leichtigkeit. Und in den Bauteilen „Made in Germany“ steckt immer mehr Intelligenz. BATHON bringt durch das gezielte Verkanten die gleiche, oder höhere Steifigkeiten in Bauteile, in denen früher massiver Werkstoffeinsatz nötig war. Unsere aufeinander abgestimmten Verfahren sind dabei ein großer Pluspunkt: Neben der Blechbearbeitung gehören die präzise Bearbeitung von Metallen und Kunststoffen und vor allem auch die moderne Schweißtechnik mit einer Handvoll bestens ausgebildeter Schweißfachleute dazu. Dadurch lassen sich Einsparpotenziale sichern, etwa durch die Optimierung des Materialeinsatzes oder dem Einsparen von unnötigem Nachbearbeitungsaufwand.

Dieses Konstruktionsprinzip nutzen wir, wo immer es wirtschaftliche und funktionale Vorteile bringt.

Maschinenliste

BATHON Maschinenliste
Unser Maschinenpark


Laserschneiden und Abkanten
Wir schneiden Edelstahl & Aluminium bis 30 mm, Stahl bis 25 mm, Messing bis 15 mm und Kupfer bis 12 mm Stärke.
Maschinenpark für die Blechbearbeitung

Blechbearbeitung:

Laserschneidanlage
1 x BySprint Fiber 3015
1 x ByStar Fiber 3015
Laserleistung: 6 KW
Zusatzfunktion: Power Cut Fiber

Materialstärken:

Stahl: 25 mm
Edelstahl: 30 mm
Aluminium: 30 mm
Messing: 15 mm
Kupfer: 12 mm
max. Format: 1.500 x 3.000 mm
BySprint Fiber 3015

BySprint Fiber 3015

ByStar Fiber 3015

ByStar Fiber 3015

Hydraulische CNC-Abkantpresse:

1 x Trumpf TruBend 5230
Abkantlänge: 3.230 mm, Presskraft: 2.300 kN (230 to)

Unsere Abkantpresse ist mit einer CNC gesteuerten Winkelmessung ausgestattet, so dass BATHON eine konstante Winkelgenauigkeit garantieren kann. Die materialtypischen Eigenheiten lassen sich hiermit optimal berücksichtigen und ausgleichen.

Programmier- und Abwicklungssoftware:

Trumpf TruTops für Laser- und Abkantpresse

Datenaustausch:

DXF, STEP

Hydraulische CNC-Abkantpresse:

1 x Coast One C9
Abkantlänge: 900 mm, Presskraft: 260 kN (26 to)

Einpressmaschine:

Haeger Einpressmaschine zur Einbringung von Gewindebolzen und -buchsen
Modell 618+, Presskraft: 60 kN (6 to)
BySprint Fiber 3015

Trumpf TruBend 5230

Bystronic Xpert 40

CoastOne C9

Produktbeispiele

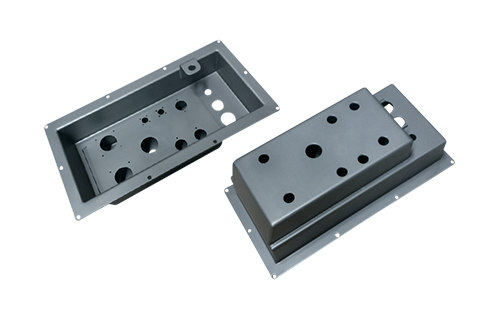

Abdeckung Elektromontageeinheit
